Trong bất kỳ công trình đài phun nước nghệ thuật nào, từ các hệ thống mini trong sân vườn đến các tổ hợp phun nước theo nhạc quy mô lớn tại quảng trường, tủ điều khiển đài phun nước fountain chính là “bộ não” trung tâm. Đây là thành phần quyết định sự vận hành ổn định, chính xác và an toàn của toàn bộ hệ thống.
Bài viết này tổng hợp và phân tích chuyên sâu về tủ điều khiển đài phun nước, giúp các chủ đầu tư, kỹ sư và đơn vị thi công có cái nhìn toàn diện về thiết bị then chốt này.
Tủ điều khiển đài phun nước là gì?

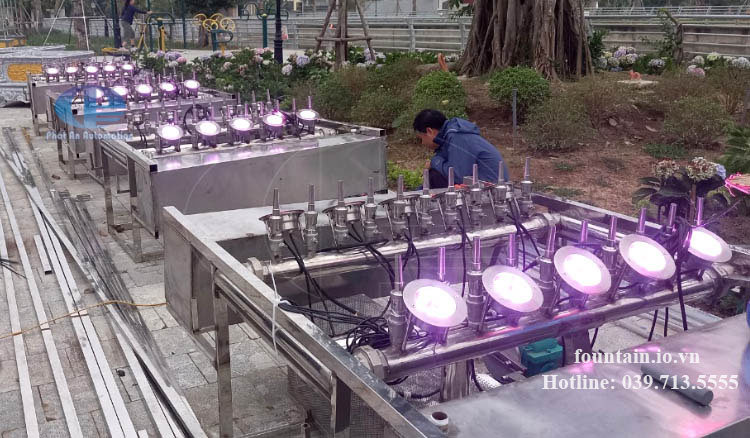

Tủ điều khiển đài phun nước (Fountain Control Cabinet) là một hệ thống tủ điện công nghiệp được thiết kế chuyên dụng để chứa, bảo vệ và quản lý các thiết bị điện và điện tử. Chức năng chính của nó là cung cấp nguồn điện, điều khiển và tự động hóa hoạt động của máy bơm chìm, đèn LED âm nước và các van điện từ theo một kịch bản đã được lập trình sẵn.
Nói một cách đơn giản, nếu máy bơm và đèn là “cơ bắp” thì tủ điều khiển chính là “hệ thần kinh” chỉ huy mọi hoạt động, đảm bảo đài phun hoạt động đúng ý đồ thiết kế.

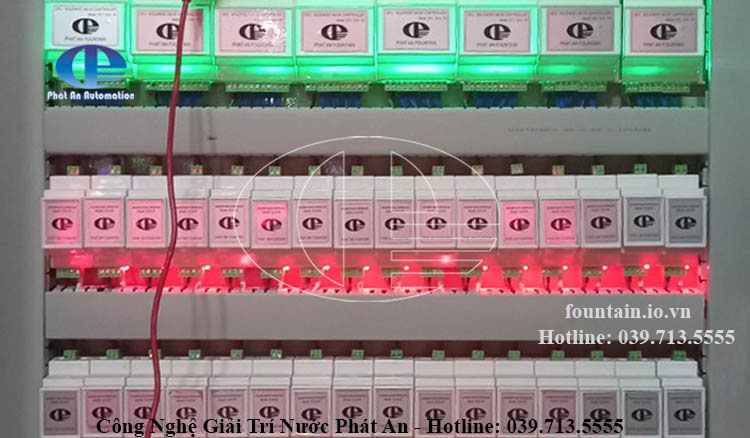

Vai trò then chốt của Tủ điều khiển đài phun nước trong hệ thống
Việc đầu tư một tủ điều khiển chất lượng không chỉ là một yêu cầu kỹ thuật mà còn là một chiến lược bảo vệ đầu tư lâu dài.
- Tự động hóa vận hành: Cho phép cài đặt thời gian bật/tắt (Timer), chạy các kịch bản phun (PLC) một cách tự động, giảm thiểu sự can thiệp của con người.
- Bảo vệ an toàn tuyệt đối: Đây là vai trò quan trọng nhất. Tủ điều khiển tích hợp các thiết bị bảo vệ chống rò rỉ điện (RCCB/RCBO), chống quá tải, ngắn mạch (MCB/MCCB), mất pha, ngược pha. Điều này cực kỳ quan trọng trong môi trường nước có nguy cơ rò điện cao.
- Điều khiển kịch bản phức tạp: Đối với đài phun nước nghệ thuật hoặc phun theo nhạc, tủ điều khiển tích hợp PLC, biến tần, và các bộ giải mã DMX512. Chúng cho phép kiểm soát chính xác chiều cao cột nước, tốc độ phun, và sự thay đổi màu sắc của đèn theo từng nhịp điệu.
- Tối ưu hóa hiệu suất: Giúp các thiết bị (bơm, đèn) hoạt động đúng công suất, đúng thời điểm, kéo dài tuổi thọ và tiết kiệm năng lượng tiêu thụ.

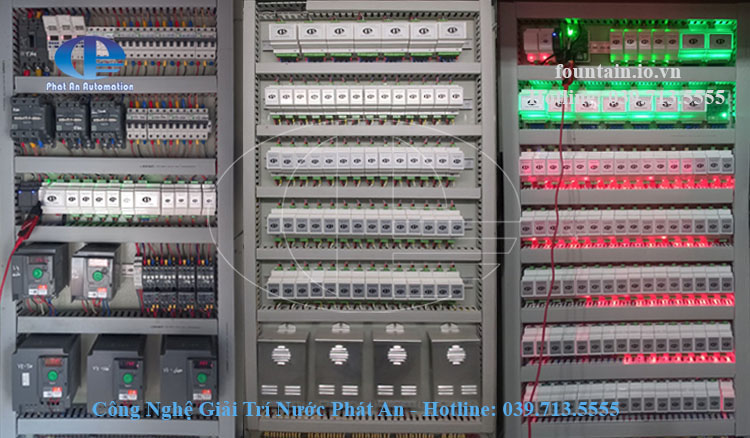

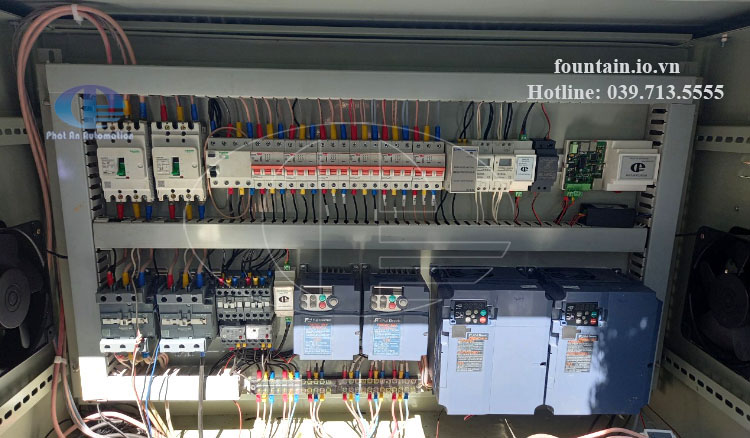

Phân tích cấu tạo chi tiết bên trong Tủ điều khiển đài phun nước
Một tủ điều khiển đài phun nước tiêu chuẩn, chuyên nghiệp thường bao gồm các thành phần chính sau:
1. Vỏ tủ điện (Enclosure)
Đây là lớp “áo giáp” bên ngoài, thường được làm từ thép sơn tĩnh điện hoặc Inox 304, có chân đế hoặc treo tường. Yêu cầu bắt buộc đối với vỏ tủ ngoài trời là phải đạt tiêu chuẩn chống bụi và chống nước tối thiểu IP54, và lý tưởng nhất là IP65 hoặc IP67 để chịu được các điều kiện thời tiết khắc nghiệt.
2. Thiết bị đóng cắt và bảo vệ (Protection Devices)
- Aptomat tổng (MCB/MCCB): Đóng cắt nguồn điện chính cho toàn bộ tủ và bảo vệ quá tải, ngắn mạch.
- Aptomat chống rò (RCCB/RCBO): Thiết bị bắt buộc phải có. Nó tự động ngắt mạch ngay lập tức khi phát hiện dòng điện rò rỉ, ngăn ngừa tuyệt đối nguy cơ điện giật.
- Rơ le nhiệt (Thermal Relay): Bảo vệ động cơ máy bơm khỏi tình trạng quá tải, quá nhiệt.
- Rơ le bảo vệ pha (Phase Protection Relay): Bảo vệ máy bơm 3 pha khỏi các sự cố mất pha, ngược pha, lệch pha, gây cháy động cơ.
3. Thiết bị điều khiển (Control Devices)
- Contactor (Khởi động từ): Dùng để đóng/ngắt nguồn điện cho các tải công suất lớn như máy bơm, đèn công suất cao theo tín hiệu điều khiển.
- Timer (Bộ hẹn giờ): Cho phép cài đặt lịch vận hành (bật/tắt) của đài phun theo thời gian thực trong ngày, trong tuần.
- Bộ điều khiển lập trình PLC (Programmable Logic Controller): (Dành cho tủ phức tạp) Đây là bộ não chính, nơi lập trình các kịch bản phun, hiệu ứng nước, và đồng bộ hóa với đèn.
- Biến tần (VFD – Variable Frequency Drive): (Dành cho đài phun theo nhạc) Điều chỉnh tốc độ vòng quay của máy bơm, từ đó thay đổi chiều cao cột nước một cách linh hoạt theo giai điệu âm nhạc.
4. Thiết bị phụ trợ (Auxiliary Devices)
- Cảm biến mực nước (Phao điện): Tự động ngắt máy bơm khi bể cạn nước (chống cháy bơm) và tự động cấp nước khi hụt.
- Cảm biến gió (Wind Sensor): Tự động ngắt hệ thống hoặc giảm chiều cao cột nước khi gió quá lớn (tránh tạt nước ra ngoài).
- Đèn báo, Nút nhấn, Đồng hồ Volt/Ampe: Các thiết bị giám sát và vận hành thủ công được lắp đặt trên mặt tủ.
Nguyên lý hoạt động của tủ điều khiển đài phun nước
Nguyên lý hoạt động Tủ điều khiển đài phun nước có thể được chia thành hai cấp độ chính:
1. Hệ thống vận hành đơn giản (Timer/Phao)
Dòng điện nguồn -> Aptomat tổng (MCB) -> Timer. Khi Timer đến giờ “ON” -> Cấp điện cho Contactor. Contactor hút -> Cấp điện cho máy bơm và đèn. Đồng thời, phao cảm biến mực nước được đấu nối tiếp. Nếu nước cạn, phao ngắt -> Contactor nhả -> Bơm dừng, ngay cả khi Timer đang “ON”.
2. Hệ thống vận hành phức tạp (PLC/Theo nhạc)
Dòng điện nguồn -> Aptomat tổng -> Mạch điều khiển và các thiết bị ngoại vi (Biến tần, Bộ điều khiển đèn). Mạch điều khiển nhận tín hiệu đầu vào (từ bộ phát nhạc, cảm biến…). Mạch điều khiển xử lý tín hiệu dựa trên chương trình đã lập trình sẵn -> Xuất tín hiệu điều khiển:
- Tín hiệu cho Biến tần (VFD) để điều khiển tốc độ bơm (cột nước cao/thấp).
- Tín hiệu cho Rơ le trung gian/Contactor để bật/tắt các vòi phun (van solenoid).
- Tín hiệu DMX512 cho bộ điều khiển đèn để đổi màu/chớp nháy.
Phân loại các tủ điều khiển đài phun nước phổ biến
Trên thị trường hiện nay có 3 loại tủ điều khiển chính, tùy thuộc vào quy mô và yêu cầu nghệ thuật của công trình:
- Tủ điều khiển On/Off (Chạy phao/Timer):
- Ứng dụng: Đài phun nước mini, hòn non bộ, đài phun bể tròn nhỏ.
- Chức năng: Chỉ bật/tắt toàn bộ hệ thống (bơm và đèn) cùng một lúc.
- Tủ điều khiển lập trình PLC (Kịch bản):
- Ứng dụng: Đài phun nước nghệ thuật, đài phun âm sàn.
- Chức năng: Tạo ra các kịch bản phun khác nhau (ví dụ: vòi trung tâm phun cao, vòi xung quanh phun thấp, sau đó đổi ngược lại). Hiệu ứng đèn và nước được đồng bộ hóa theo một vòng lặp lập trình sẵn.
- Tủ điều khiển đài phun nước theo nhạc:
- Ứng dụng: Các công trình biểu diễn nghệ thuật nước tại quảng trường, khu du lịch, dự án bất động sản lớn.
- Chức năng: Sử dụng PLC, biến tần và phần mềm chuyên dụng để phân tích tần số âm thanh. Hệ thống cho phép nước và ánh sáng “nhảy múa” chính xác theo từng giai điệu, tiết tấu của bản nhạc.
Tiêu chuẩn lựa chọn và lắp đặt tủ điều khiển
Để đảm bảo hệ thống Tủ điều khiển đài phun nước vận hành bền bỉ và an toàn, việc lựa chọn và lắp đặt tủ điều khiển phải tuân thủ các tiêu chuẩn kỹ thuật khắt khe.
Tiêu chuẩn lựa chọn
- Thiết bị chính hãng: Toàn bộ thiết bị đóng cắt (Aptomat, Contactor) phải là hàng chính hãng (ví dụ: Schneider, Mitsubishi, LS, Siemens) để đảm bảo độ chính xác và độ bền.
- Tính toán đúng công suất: Công suất của Aptomat và Contactor phải lớn hơn công suất định mức của máy bơm và đèn (thường là 1.2 – 1.5 lần) để chịu được dòng khởi động.
- Vỏ tủ đạt chuẩn: Vỏ tủ phải có gioăng cao su chống nước, đạt chuẩn IP phù hợp với vị trí lắp đặt (trong nhà hay ngoài trời).
- Sơ đồ mạch điện: Đơn vị cung cấp phải có sơ đồ mạch điện (bản vẽ thiết kế) rõ ràng, chi tiết để thuận tiện cho việc bảo trì, sửa chữa sau này.
Lưu ý khi lắp đặt
- Vị trí lắp đặt: Tủ nên được đặt ở nơi khô ráo, thoáng mát, dễ vận hành và cách xa bể nước một khoảng cách an toàn. Nếu đặt ngoài trời, phải có mái che.
- Hệ thống tiếp địa: Đây là yêu cầu BẮT BUỘC. Tủ điều khiển và toàn bộ hệ thống (vỏ máy bơm, vỏ đèn) phải được kết nối với hệ thống tiếp địa (cọc tiếp địa) đạt tiêu chuẩn để triệt tiêu hoàn toàn dòng rò, đảm bảo an toàn điện.
- Đấu nối: Các đầu cos (terminals) phải được ép chặt, đúng kỹ thuật. Dây dẫn phải được đi trong ống luồn hoặc máng cáp gọn gàng, phân chia rõ ràng giữa mạch động lực và mạch điều khiển để tránh nhiễu.
Tủ điều khiển đài phun nước không chỉ là một hộp kỹ thuật mà là trái tim, là bộ não quyết định sự an toàn, tính thẩm mỹ và độ bền của toàn bộ công trình. Một hệ thống đài phun nước đẹp phải đi đôi với một tủ điều khiển chất lượng, được thiết kế và lắp đặt bởi đơn vị có chuyên môn cao.
Việc đầu tư đúng đắn vào tủ điều khiển ngay từ ban đầu sẽ giúp chủ đầu tư tiết kiệm chi phí vận hành, giảm thiểu rủi ro sự cố và đảm bảo công trình nghệ thuật nước luôn hoạt động một cách ấn tượng và an toàn nhất.
